一、实用范围
能满足机车轮箍加热拆装的工艺要求和轮芯加热组装的工艺要求。
二、结构与特点
本设备主要由KGPS-100型感应加热中频电源、循环冷却水箱、KGPS-100-DG电力轮箍中频感应加热炉、KGPS-100-NX轮芯中频感应加热炉、加热炉支撑座等组成，其主要特点为：
1）、KGPS-100型感应加热中频电源根据用户需要，有风冷式电源和水冷式电源两种，两种冷却方式的电源性能均一样，具有消耗功率低，功率因数大于，热效率高，工件受热均匀，使用性能稳定，有明显节能效果；具有结构紧凑新颖，使用操作方便，能改善职工劳动条件和减少车间环境污染等优点，具有国内领先水平。本设备的零件、仪器、仪表的计量单位均采用国际标准的单位制，各零部件和仪器仪表的设计与制造符合国际公制标准。
2）、KGPS-100型感应加热中频电源柜和冷却水箱采用一体化结构设计，美观大方，设备安装简便，只要水电到位，安装时间只需一两个工作日就可完成。
3）、KGPS-100-NG内燃机车轮箍加热炉或KGPS-100-DG电力机车轮箍加热炉为水冷式方孔铜管绕制而成的感应线圈，有磺浸薄膜、云母带、玻璃丝带等四层绝缘，加匝间间隙采用成熟的环氧树脂整体浇注技术进行浇注，完全保证了良好的匝间绝缘性能，具有结构紧凑、整体和匝间绝缘性能好、耐温耐油、防水渗漏、可靠性高、使用寿命长、外型美观等优点。

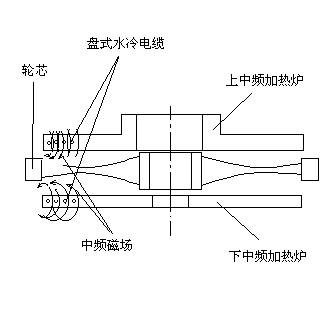

4）、KGPS-100-NX轮芯加热炉采用平面炉结构，加热时整个工件受热均匀，温度梯度小，而且内燃机车和电力机车整体轮对或轮芯可共用一个加热炉，同时还可以满足内燃机车和电力机车牵引大齿轮的加热。
三、主要技术指标
输入电压： AC380V，50HZ，三相五线
直流电压：500V
直流电流：200A
中频频率：700--1300Hz
额定功率：100KW
四、动力需求
本装置安装时机外应配有250A的隔离开关，三相五线进线铜芯线截面积不得小于70mm2；设备必需配有进水源和排水管道。
五、外型尺寸
电 源 柜 1250*850*1850 （长×宽×高）
水 箱 1400*900*1850 （长×宽×高）
加 热 炉 内燃Φ1375*650 （直径×高）
电力Φ1577*650 （直径×高）

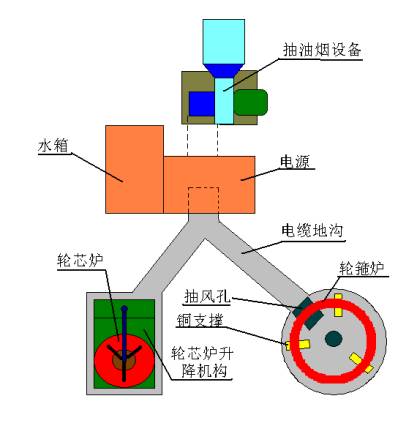

六、安装基础图

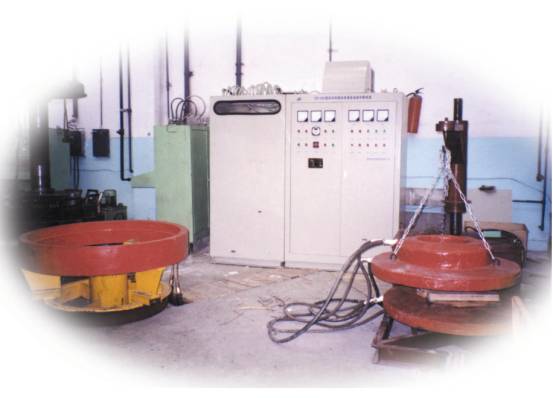

七、设备图片
,
