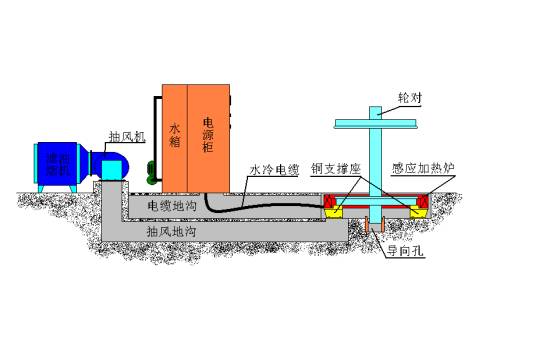

根据我们公司在其他单位对中频感应轮箍加热设备的安装与使用经验，结合大同厂实际生产情况，我们推荐采用加热炉地下式安装、地下式排烟加油烟净化方案，安装示意图如下：
该安装方式的特点是：
1.炉体在地下，盖上盖板与地面平整，不工作的时候，场地美观、整洁。
2.配上合适的离心式抽风机及油烟过滤器能有效地净化在轮箍加热过程中产生的油烟，环保效果好。
一、实用范围
能满足中频感应加热炉油烟净化的技术要求。

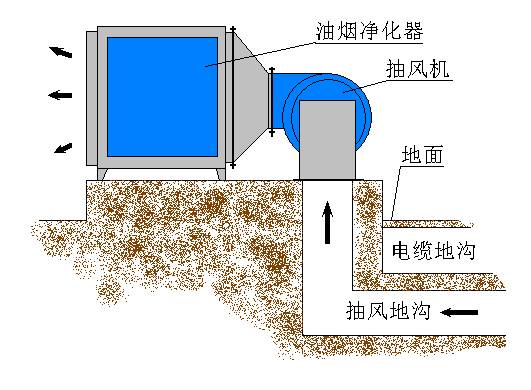

二、结构与特点
该系统由JD-8等离子油烟净化器和离心式抽风机组成，JD-8等离子油烟净化器降解油烟、净化油烟效率高，离心式抽风机抽风能力强。经过环保部门鉴定该系统达到室内直接排放优等标准。
三、主要技术指标
电 源： 风机AC380V 0.5KW 净化器AC220V 0.5KW
处理风量： 8000M3/H
出入口径： 700×650mm
压 损： 75Pa,,,
