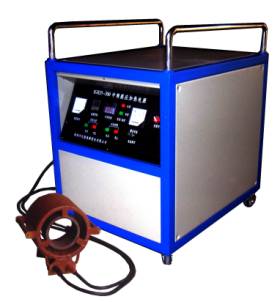

IGR35-500型中频感应铁路车辆轴箱轴承内套加热成套设备

一、适用范围

适用于铁路车辆、轨道机车、地铁、轻轨、地铁轮对轴箱轴承内套的中频感应加热拆装。在同一工作场地范围内，只需配备壹台中频电源和几个通用中频感应加热器，就可满足不同工件的感应加热要求。

二、结构与特点

IGR35-500型中频感应加热成套设备为IGBT型中频逆变电源，采用SPWM脉宽调制技术设计制造。对工件加热采取温度或时间自动控制方式，也能进行手动控制，加热完成后自动对工件进行退磁操作。整机具有操作简单，安全可靠，加热效率高，快速，节能等显著特点。与工频带铁芯式加热器相比，不仅加热器的重量大大减轻，而且克服了工频加热器因铁芯磁震荡磨损感应线圈绝缘导致使用寿命短的重大缺憾和人身安全隐患。

三、主要技术指标

1. 容量: 35KVA

2. 输入电压: AC 380V±10%

3. 输出电流: 0～100A

4. 控制方式：IGBT SPWM 全桥逆变

5. 工件温度设定范围：0～200℃可调

6. 逆变频率：1800Hz

7. 加热器重量: 10Kg

四、动力需求

三相四线：AC380V +10% -5% 35KW

参考工作区域：6m(W)X6m(L)

五、外型尺寸
