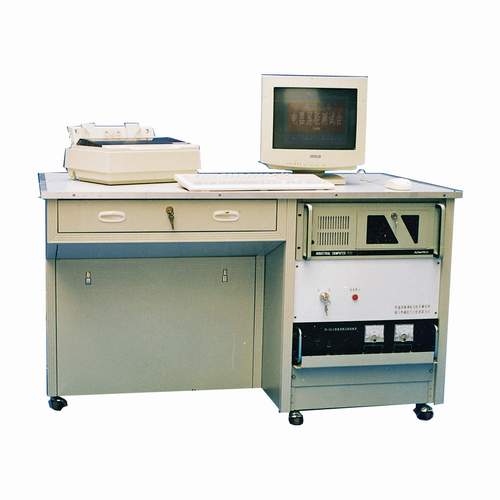

DC600V控制箱整机测试台

DC600V控制箱是机车DC600V系统中重要组成部分。它控制、调节整流柜600V电压的输出；它采集DC600V电流、电压信号、供电允许、集控器、交流触器等信号；它控制系统的过流、过压、接地保护。控制箱的每一个环节都影响着DC600V的电压输出。由于DC600V系统的负载在车辆上，不可能在机车库内挂实际的负载测试。机车在库内检测DC600V控制箱检测时，需接一个大功率的负载电阻，很不方便。

基于节约检修成本、减轻工人劳动强度、提高检修工程师检修水平和效率，我们设计了DC600V控制箱整机测试。在这个测试台的基础上，利用热床测试方法，配以过渡插件、万用表、示波器,可以进行插件维修。

一)测试台组成

1) 计算机

2) 测试机箱（含开关电源、流压源、信号调整、信号源、数值入出、模拟入出、单板机插件）

3) DC110V电源

4) 测试软件

5) 并口电缆(用于测试台与计算机间通讯)

6) 1个RS485/232转换卡

7) 测试连接线

二)硬件信号

1) 10路电流源信号，2路电压源信号

2) 1路可调正弦信号

3) 24路数值量输出、16数值量输入

4) 32路模拟量输出、16路模拟量输出

5) 8路脉冲处理

三)软件测试功能

1) 数值量输入输出通道测试

2) 电流、电压传感器输入通道测试

3) 保护功能测试

4) 模拟DC600V系统控制信号、负载，对控制系统进行闭环测试。在测试过程中，可见电压，电流及脉冲移相变化过程。
