一、概述：

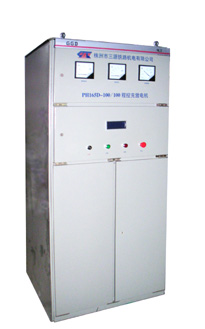

本程控充电放电机由日本三菱IGBT模块、日本富士的整流模块、日立电解电容器、无感电容和日本富士的IGBT驱动电路组成斩波器对蓄电池组的充放电进行电流电压调节。并由性能优越的日本三菱FX2N系列可编程控制器、FX2N-3A模拟量输入输出模块、F930GOT触控操作单元、瑞士LEM公司电流电压传感器和本公司所自行开发的主控板对充放电进行工艺曲参数控制。可以多设备和计算机连网，实现充电过程的计算机控制与数据采集。
该设备可对500AH以下的蓄电池组，根据用户设定的充放电电流及时间参数，自动地进行充放电。自动地根据蓄电池组的状态变换充放电方式。本设备采用窗口参数数字设定方式，方便地调节并显示充放电电流、时间及充放电次数等参数，操作简便，界面友好，运行可靠。设备工作特性简介如下：
1. 充电电流、充电时间、放电电流、放电时间通过触摸屏设定，设备可根据设定的参数自动工作进行充放电。
2. 充电启始电压为50～80伏、充电终止电压为80～150伏，充电启始电压、充电终止电压可数字设定。充电为恒流限压充电方式，到达充电终止之前为恒流充电，到达充电终止以后为限压减流充电，到达充电时间后停止工作或者自动转换为放电。
3. 放电终止电压50～80伏，放电终止电压可数字设定。放电也是恒流限压方式，到达放电终止之前为恒流放电，到达放电终止以后为限压减流放电，放电过程要求具有放电“安时数”累加功能，并在触摸屏上显示放电安时数，到达放电时间后停止工作或者自动转换为充电。
4. 在充放电过程中本设备设有完善的信号监测系统，具有接线错误检测及保护功能。能对过流、过压、过热等故障进行保护，并在触摸屏有中文显示的故障信息和报警号。用户可根据报警号在用户手册上找到具体的处理方法。
二、技术参数：
1. 输入电源：三相 380V±10%或单相220V±5%
2. 电源频率：50±1Hz
3. 额定功率：9KVA
4. 空载电压：DC165V
5. 充电电流：0 ～ 50A（数字设定）
6. 充电启始电压：50～ 80V（数字设定）
7. 充电终止电压：80～ 150V（数字设定）
8. 放电电流：8 ～ 100A（数字设定）
9. 放电终止电压：50～ 80V（数字设定）
10. 充电时间：0 ～ 24小时（数字设定）
11. 放电时间: 0 ～ 24小时（数字设定）
12. 斩波方式：PWM方式
13. 工作频率：15KHz
14. 环境温度：－10℃～＋45℃
15. 相对湿度：≤95%（25℃时）
,
