一、适用范围
母线试验装置适用于交流电力机车上的主电路母线过电试验。能分别作为单相可调电压源及可调电流源使用。该装置能够测量机车主断路器（空气断路器）分闸系统总分闸时间。
二、工作环境
1.使用环境温度:-5℃-50℃。
2.最湿月月平均相对湿度不大于90%(该月月平均最低温度为+25℃)。
三、结构与特点

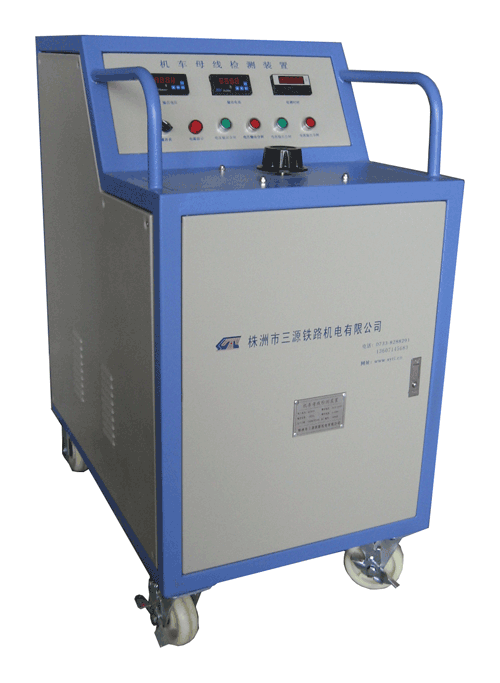

本装置为移动式控制台结构、内由控制电路板、调压器、带高压隔离的升压试验变压器、升流变压器、数显智能电流电压仪表及时间继电器等部件组成，设备有二路输出：一路为电压输出，一路为电流输出。由手驱动调压器的升压和降压，设备具有输入、输出电压显示和输出电流显示、时间显示，同时具有输入过流保护、输出过压保护、输出短路保护、高压回零放电等保护功能。该装置移动方便，备有输入、输出连线电缆滚筒收集装置，各线长大于20米并有便于连接的接头。给试验台输入100V（±10%）电平信号，能够根据电平信号的变化测量出两次电平变化的间隔时间，并能将测量结果在试验台上显示出来，时间测量及显示精度：0.1ms，测量范围在0～999ms。
四、主要技术指标
输入电源：AC220V±20%
额定容量：8KVA
电压输出：AC 0～1500V （连续可调）
电流输出：AC 0～600A （连续可调）
仪表显示精度：1级
时间测量范围：0～999ms
时间显示精度：0.1ms
重 量： 约150kg
,
