整车管路试漏装置

发布者：xayue163 发布时间：2009/8/27 9:57:48 阅读：3377次

一、适用范围

能满足HXD1B和其他车型的整车管路试漏要求

二、结构与特点

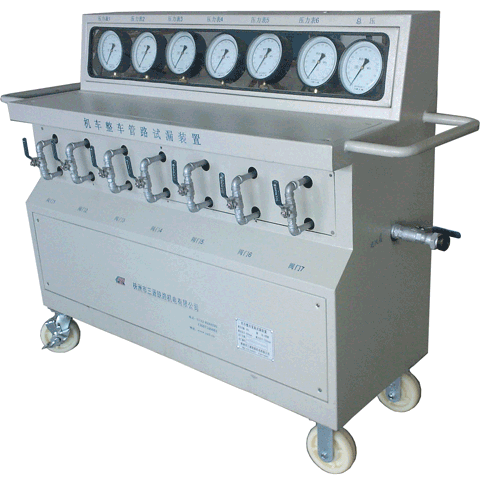

本装置为移动式小车结构、由储风缸、高压安全阀、高精度指针式压力表、高压软风管及球阀塞门等部件组成，设备有一路进风管，有六路输出风管，每路输出各装有一个指针式压力表。设备具有高压保护，当压力在1000 kPa时高压安全阀自动放风。

三、主要技术指标

输入风源： 500～900kPa 　安全阀整定值：1000Kpa

额定容量： 50L 精度要求： 0.25级

进风管： Dg20 出风管： Dg10（6根）
