一、实用范围
能满足机车牵引电机及内燃机车主发电机磁极线圈和转子线圈匝间绝缘耐压测试，是中频发电机组匝间检测设备的替代设备，能准确判断：
1.被测试线圈是否匝间绝缘击穿（匝间短路）
2.绕组匝数差异（即不同型号的线圈能判断出来）
二、结构与特点

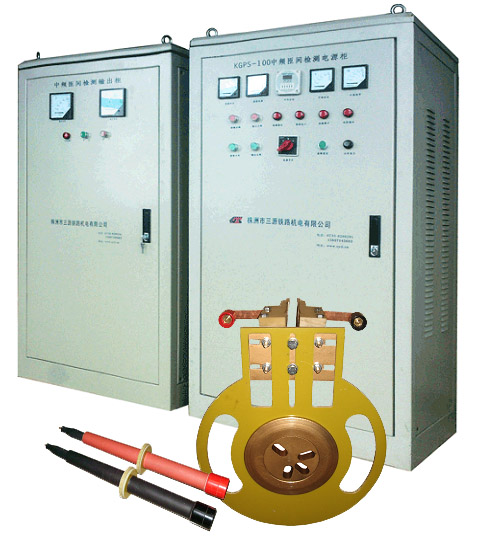

本设备主要由KGPS-100ZC型中频电源、中频无心电感器、水冷多头电容、探测线等组成，其主要特点为：
1）、KGPS-100ZC型中频电源为风冷式电源，具有使用性能稳定，有操作方便，等优点，具有国内领先水平。有过电流保护（即一旦有线圈匝间短路，被测电流过大时，不会对测试系统造成破坏）。本设备的零件、仪器、仪表的计量单位均采用国际标准的单位制，各零部件和仪器仪表的设计与制造符合国际公制标准。
2）、中频无心电感器为水冷式结构，过载能力强，适用于检测时探头虚接而不产生中频震荡回路的开路（即逆变回路的短路）。
三、主要技术指标
输入电压： AC380V，50HZ，三相五线
直流电压：500V
直流电流：0～60A
中频电压：750V
中频测试电压：0～500V可调
测试电流：≤200A 误差±0.5%
中频频率：2000～2500Hz 误差±1.0%
额定功率：30KVA
计时要求0-60秒可调，可分别按不同时间控制，如3秒、15秒等
,
